Особенности установки жидкого металла на кристалл процессора в ноутбуке

Рискну немного описать процедуру, чтобы в будущем возникало меньше проблем.

При описании буду пользоваться разными материалами из интернета.

Первое — это то, что важно. Перед нанесением ЖМ следует самым тщательным образом очистить поверхность кристалла процессора и соответствующую ему поверхность радиатора от остатков предыдущих интерфейсов. И даже протереть спиртовыми салфетками. Но воздержаться от применения бензиносодержащих чистящих средств.

Второе — это то, что чаще всего жидкий металл не советуют ставить на алюминиевые радиаторы. Ну, это если будет соблазн поставить такое на десктоп. Лучше не нужно.

Сообщение от Teodor

Второе — нужно заменить на "категорически нельзя". То, что мы называем "жидкий металл" — на самом деле "жидкометаллический термоинтерфейс" и это эвтектический сплав, например галлий-индий, иногда плюс олово и/или цинк. Галлий и индий воздействуют на алюминий так, же как и ртуть (а это даже в учебниках описано) — амальгамирование и разрушение защитной оксидной пленки. В результате алюминий "ржавеет" с огромной скоростью и рассыпается в пыль.

Кроме того, на медь тоже нельзя, хоть и без "категорически". В медь такой термоинтерфейс просто "впитается", образовав интерметаллиды и через некоторое время его нужно наносить снова, а потом снова и снова. А учитывая, что медный пятак к трубке припаян, то возможно прохождение термоинтерфейса сквозь медь, вступление в реакцию с припоем, после чего есть риск того, что пайка станет более легкоплавкой и разрушится. Пока подтверждены только случаи "высыхания" жидкометаллических термоинтерфейсов на меди, но это, скорее, "заслуга" недолговечности самих устройств, в которых такой термоинтерфейс применяли. "Игровые" буки такие игровые, да. Проживи они подольше (как морально, так и изически), возможно, были бы зафиксированы случаи и диффузии с последующим разрушением пайки.

И, ещё раз акцентирую — это все про самодеятельность, когда юзер мажет ЖМИ вместо пасты и, очевидно, что СО для этого не подготовлена. Независимо от того, медная она или алюминиевая.

Подготовленная СО обязательно _никелирована_.

Третье — то, что жидкий металл бывает либо в виде фольги, либо в шприце

Фольгу наносить проще всего: просто вырезать по размеру кристалла, но ни в коем случае не больше, даже на миллиметр, и положить на кристалл.

Из шприца же — требуется выдавить на кристалл каплю средства:

С таким расчетом, чтобы покрыть всю поверхность кристалла слоем, толщиной с лист газеты, не толще. Металл будет очень плохо приставать к кристаллу. Поэтому при помощи пластиковой лопатки — нам нужно размазать его. Легко и бережно втираем, пока он не прилипнет.

Потом наносим металл на поверхность радиатора, совсем тонким слоем, прозрачным, лишь бы обеспечить прилипание металла к поверхности

Четвертое — нам придется обеспечить безопасность.
Иногда в комплекте с металлом идёт специальный ультрафиолетовый лак. Предлагается им покрывать СМД-компоненты на поверхности процессора от попадания в них жидкого металла, и сушить под ультрафиолетовым фонариком. А потом — наносить герметик.

А можно — просто сразу воспользоваться силиконовым высокотемпературным герметиком. Такое используется вроде бы в автомобилях. Продаётся — тоже в шприцах, белая вязкая субстанция.

Наносится — на все СМД-компоненты, высотой как кристалл процессора, желательно, ясное дело, не ниже, но и не выше. Между ним и самим кристаллом — желательно оставить пространство, но покрыть все СМД-компоненты.

Это делается потому, что жидкий металл — токопроводящий, к сожалению. И нужно сделать так, чтобы он не попал никуда на плату или под процессор, потому что если такое случится — то капец вашему ноутбуку.

Кстати, именно поэтому нельзя ставить вместо герметика термопрокладки. Их для этого точно не хватит. По любому протечет.

Пятое — одеваем светху СО. закручиваем акктуратно по цифрам, равномерно, по нескольку оборотов каждый винтик, не всё сразу. И оставляем в таком виде часа на два, пока герметик не затвердеет.

Проверяем.
Кстати, если вы использовали фольгу — то есть еще одна фигня. Она становится жидкой при температуре в 60 градусов, поэтому сначала наверное нужно будет прогреть проц до такой температуры.

Ну и еще одно. Насчет прижима. Если вы меняли термопрокладки — то предлагаю перед нанесением жидкого металла — сначала намазать термопасту и проверить прижим. Он должен быть нормальным. Если он будет неравномерным, либо если будет видно что кристалл почти не касался радиатора — то жидкий металл вам скорее всего не поможет, и нужно корректировать термопрокладки.

Вот, как-то так. если что не так — пишите, будем править.
Но надеюсь, что это спасёт кого-то от попадания на большие бабки, в случае некачественного проведения данных работ.

Как наносить жидкий термопрокладки

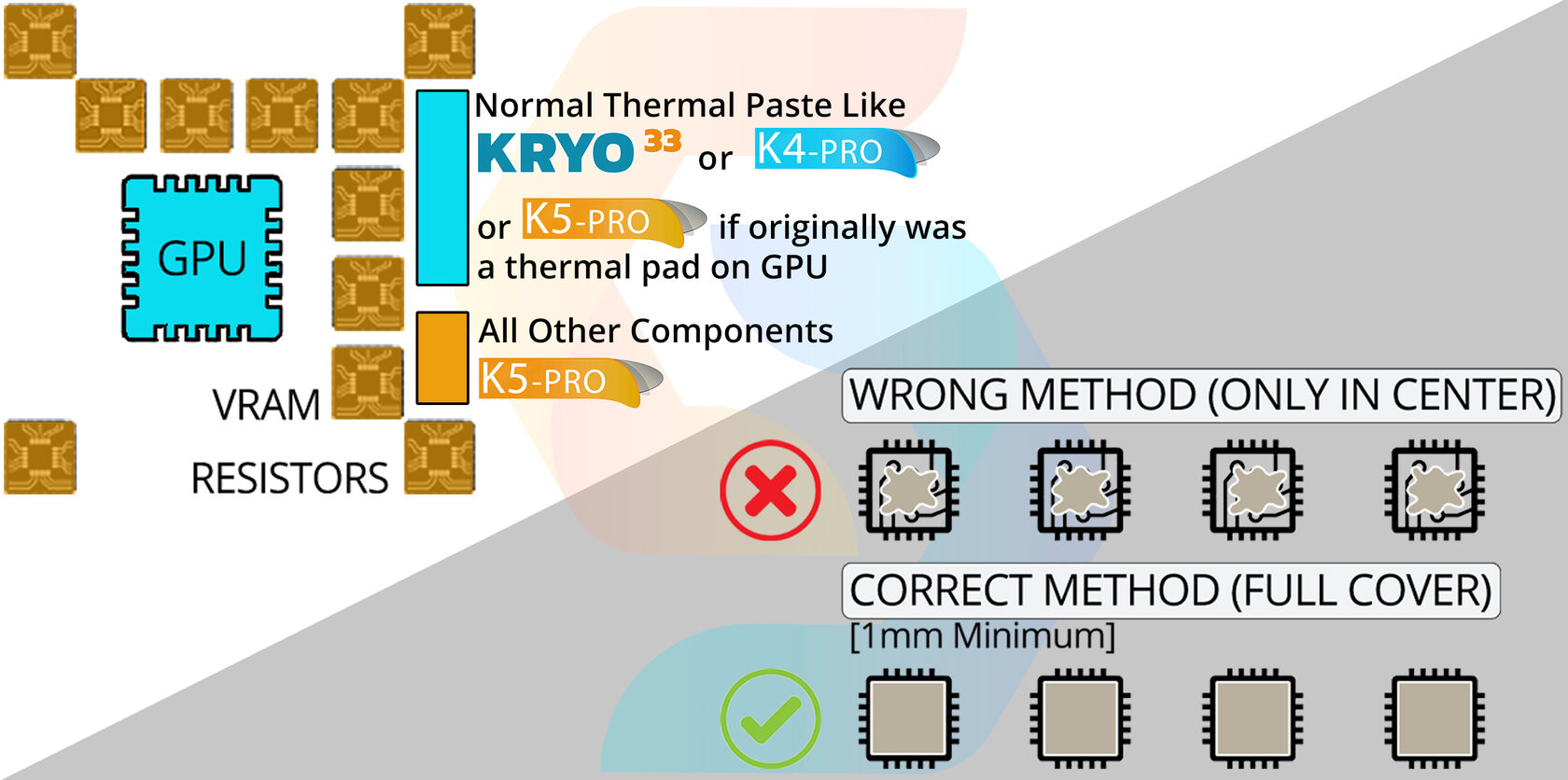

Высота электронных компонентов на плате ничем не регламентируется и отличется от производителя к производителю, что заставляет использовать и подрезать классические термопрокладки под каждый компонент, вымеряя необходимую высоту

• Предназначена для уменьшения вероятности отказа компонентов BGA по причинам, связанным с перегревом
• Разработана для использования в VRAM и GPU большинства из портативных и стационарных компьютеров, Asus ROG, MSI, а также игровых приставок PlayStation и XBOX

• Это единственный продукт, который может заменить густую термопасту, используемую в устройствах Apple (Apple Macbook Pro, Macbook Air и iMac)

• Может использоваться при замене любых термопрокладках толщиной вплоть до 3 мм
• Имеет коэффициент теплопроводности K>5,3 Вт/м*K (в 3 раза больший, чем у термопрокладок, используемых в личных компьютерах и электронных устройствах)
• Проста в использовании, так как может быть нанесена непосредственно на электронный компонент ввиду отсутствия электропроводности. Разработана с целью выдерживать температуры вплоть до 250 градусов Цельсия

Комментарий: Хорошее качество. Проверил на ноутбуке, на памяти видео. Температура упала. Качество отличное, полностью заменяет силиконовые прокладки

Комментарий: Взял на свой страх и риск. Нужно было поменять на двух ноутбуках термопрокладки на одном (asus tuf)были нанесены жидкие термопрокладки. Решил попробовать нанести и на второй (lenovo y540). К сожалению отзывов использования данного продукта на таких устройствах нет от слова совсем. Решил рискнуть. Так как как на втором устройстве старые прокладки потекли. Рассказывать о консистенции и вкусе я не буду не пробовал). Ноутбук работает уже часа 5 на данных термопрокладках по этому есть уже что сказать. Плюсы. — Расход. На два ноутбука ушло максимум 4 гр. Боялся что уйдет все.. — Температуры. Они не снизились, а показатели перестали прыгать на 10-15 градусов резкими скачками — Диэлектрические свойства, нанес обильно на южный мост проблем нет. — Контактные свойства, в отличии от обычных прокладок. Это субстанция прилипает к обоим поверхностям.

��Обзор лучших термопрокладок на 2022 год

Если с пылью все просто. Всю систему нужно хорошо очистить. То с охлаждением дело обстоит труднее. Эта поломка может привести к приобретению нового компьютера. Давайте разбираться, что такое термоинтерфейс, зачем он нужен, как предотвратить его поломку, и для чего нужна термопрокладка.

Что такое термоинтерфейс, зачем он нужен

Это средство, имеющее специальный состав. Устанавливают его между охладительной системой и теплопроводящими деталями. Применяют для стационарных ПК, ноутбуков.

• Термопаста – вязкое вещество наносится тонким слоем между устройством и деталью. Отводит тепло от самих деталей, тем самым предотвращая их нагревание.
• Полимерные составы – это жидкие смолы, которые после нанесения на теплоотдающую поверхность застывают. При этом улучшают герметичность, прочность электронных соединений.
• Клей – этот материал не очень популярен, редко используется. Все связанно с его техникой нанесения. Если неправильно его использовать, то это приведет к замене ПК.
• Спайка жидким металлом – на данный момент пользуется популярностью. При этом имеет ряд недостатков. Такой системой должен пользоваться профессионал. Ведь нужно не только подготовить поверхность перед спайкой, но и детали. Причем не все материалы можно паять жидким металлом. Например: алюминий, медь керамика не подходят для пайки.
• Термопрокладка – это пластина с высокими теплопроводными свойствами. Ее размещают между нагревающими деталями и охлаждающей системой. На данный момент это самый надежный, проверенный способ защитить детали от нагревания или перегрева. Они продаются разной толщины. Это от 0,5 до 5мл. Хотя профессионалы советуют приобретать не меньше 1 мл. Совет, при ее выборе следует измерить толщину старой изоляции.

Виды термопрокладок

Керамические

Они являются самыми популярными подложками. В основном изготавливаются из нитрида алюминия. Важно, этот продукт полностью безопасен, не токсичен. При этом имеет множество положительных характеристик.

Ее сломать трудно, хотя керамика считается хрупким материалом. Тонкие подложки способны сгибаться, выдерживать небольшие прижатия. Принимают необходимую форму. При ее помощи можно уменьшить зазор между схемой и радиатором. Для этого используются утолщенные пластины, которые полностью устраняют ненужный зазор.

• Устойчивость к высоким температурам;
• Химическое воздействие на них отсутствует;
• Уменьшают рабочие температуры полупроводников;
• При нагреве не теряется теплопроводность, этим увеличивается срок эксплуатации.

Силиконовые

Применяются для охлаждения деталей ноутбука. В основном используют для отвода тепла от таких деталей: графического чипа, видеопамяти, оперативной памяти, процессора, северного, южного моста.

Применяется в тех местах, где нет контакта двух поверхностей, между ними есть просвет. Также когда нет гарантии соприкосновения двух деталей. Здесь силиконовая подложка отлично заполняет просвет, передает тепло холодной поверхности.

Продается большими пластинами, которыми удобно пользоваться.

• Нет необходимости замерять зазор перед приобретением подложки, если при установке расстояние между деталями осталось, то можно от пластины еще отрезать необходимый размер;
• При установке хорошо сжимается;
• Смягчает удары при падении ноутбука;
• Ее устанавливать можно без использования герметика.

Недостатком является небольшой срок службы. Даже самые дорогие модели имеют сравнительно короткий срок эксплуатации.

Медные

Сейчас набирают все больше популярности. Хотя и имеют много недостатков:

• При их выборе следует точно знать размер зазора между деталями;
• При их использование необходим герметик;
• Они не пластичны, поэтому плохо скрывают расстояния между деталями.

Используют их для отведения тепла от графических, центральных процессоров. Имея ряд минусов все же у них теплопроводность намного выше, чем у других подложек.

Делаем термопрокладку самостоятельно

Часто бывает, что при разборе ноутбука появляется проблема с охлаждающей системой. Термопрокладка либо износилась, а может срок годности, ее окончился. При этом нет возможности ее купить в срочном порядке. Интересно, что на время ее можно изготовить самостоятельно.

Для этого необходим бинт, термопаста. Необходимо сложить бинт в 5-6 слоев. Затем хорошо пропитать пастой. Помните, нельзя термопасту намазывать на бинт. При этом он будет расползаться. Его обязательно хорошо пропитывают. Хорошо пропитанную ткань прикладываем к процессору. Если материал немного выходит за границы, то в этом страшного, нет. Главное, чтобы тканевая пластина полностью прилегала к радиатору.

Использование бинта

Этот вариант подходит лишь на время. Он не дает ПК, нагреется выше 80 градусов. При этом можно смотреть фильмы, ролики. А вот если это игровой ноутбук, то он все же автоматически будет выключаться при нагреве.

Пластины из металла

Также можно использовать алюминиевые или медные пластины. Берем лист металла не больше 1 мм. Его можно заказать и на «Алиэкспресс». Затем вырезаем необходимый квадрат. Важно, не нужно вымерять точные размеры. Чем больше пластина, тем больше она сможет отвести тепла. Помните, этот вариант использовать постоянно не рекомендуют.

Прокладки с «Алиэкспресс»

Этот вариант стоит намного дешевле профессиональных термопрокладок, но не эффективный. При их использование ПК сильно нагревается, а затем аварийно выключается. Поэтому не стоит доверять китайскому производителю в этом интернет-магазине.

Прокладки можно заменить термопастой

Это худший вариант. 0,1 мл слоя пасты не смог защитить ноутбук от перегрева. Совет, заменяйте даже заводскую термостасту на термропрокладки. Вторые себя отлично зарекомендовали.

Топ недорогих термопрокладок

За термоинтерфейс придется заплатить 435 руб. Это пластины с теплопроводностью 7 Вт/мК. Имеют большие размеры 5 мм, 120×20 мм, что позволяет вырезать необходимую деталь.

• Имеет гибкую, мягкую структуру;
• Может выполнять функцию диэлектрической изоляции;
• Простота установки, устранения;
• Большая теплопроводность;
• Удобные размеры.

• Цена не всегда соответствует качеству;
• Часто после установки появляются зазоры в 1 мм между нагревающим элементом и радиатором.

Стоит она всего 500 рублей, при этом отлично справляется со своей задачей. Производится в трех размерах: 0,5 мм, 1,5мм, 1мм. В двух размерах 50*50мм, 145*145мм. Пластины разного размера можно подогнать под необходимые размеры. Для этого из них вырезается необходимая деталь. Состоит из силикона плюс некоторые наполнители. Применяется в тех местах, где нет эффективности использование термопасты.

• Удобство применения;
• Имеет высокую электрическую сопротивляемость;
• У них низкая диэлектрическая проницаемость;
• Полностью соответствует заявленным характеристикам;
• Эффективные, надежные.

• Минусов у этой прокладки нет.

Мягкий теплопроводный материал можно приобрести за 560 рублей. Лист материала имеет толщину 0,5 до 1 мм. Размеры составляют 80*40мм.

• Удобно использовать;
• Доступная подложка;
• Хорошая теплопроводность до 12 Вт/(м•K).

• Часто не отвечает заявленным характеристикам;
• Плохо отводит тепло.

Приобрести данный вариант термоскотча можно за 350 рублей. Это лист с размерами 10*8 см с толщиной 0,5 мм. используют для отведения тепла от видеочипов, процессоров на радиатор системы охлаждения. У данной модели теплопроводность 3 Вт/(м*К).

• Многочисленные тестирования показали, что термопрокладка держит температуру на уровне 68 градусов длительное время;
• Пластична, принимает любую форму;
• Полностью заполняет зазор;
• Выдерживает небольшие нагрузки;
• Скрадывает все неровности деталей;

• Недостатков не имеет.

Эту модель можно приобрести за 280 руб. В ее состав входит силикон и керамический наполнитель, что делает ее надежным теплопроводным материалом. Применяется для отвода тепла от IC, CPU, MOS и радиатора. При светодиодном освещение, для ЖК телевизоров. Возможно применение во всех устройствах, где металлический корпус является радиатором.

• Низкая цена;
• Отличная теплопроводность;
• имеет хорошую совместимость, экономичность;
• Липкая, при ее применении в использование дополнительной клеевой основы нет необходимости;
• Электрически изолирующая.

• Минусов у нее нет.

Топ дорогих термопрокладок

Купить можно за 750 рублей в магазине ДНС. Отлично заменяет термопасту. Продается листом с размерами 120 *20мм, толщиной 1,5 ММ. Теплопроводность равна 6 Вт/мК. Это изделие на силиконовой основе обладает эластичными свойствами. Это позволяет полностью, без воздушных зазоров занять пространство между шероховатыми поверхностями деталей.

• Качественное изделие;
• Обладает отличной теплопроводностью;
• Легко применяется;
• Принимает любую форму;
• Из листа можно сделать несколько прокладок.

• Цена;
• Иногда можно найти подделку, которая не соответствует оригиналу.

Приобрести данный теплоинтерфейс можно за 1000 рублей. Интересно, что компания раньше выпускала качественные термопасты. Сейчас занялась производством не менее надежных подложек. Подходят для чипов, любых электронных компонентов ноутбука. Также при их помощи проводят плотный поверхностный монтаж.

• Отличная эффективность;
• Быстро легко наносится;
• Отвечает заявленной теплопроводности 12 Вт/мК;
• Не проводит электрический ток;
• Безопасный продукт.

• Высокая стоимость.

Продается по средней цене за штуку — 1280 руб. Производится в Германии, поэтому надежна, эффективна, практична. Это жидкий металл, состоящий из меди, индия, висмута. При комнатной температуре пластина твердая, но стоит температуре подняться до 60 градусов, как материал становится жидким. В этом состоянии он полностью занимает свободное пространство между деталями. Также их обволакивает без создания воздушного пространства.

• Очень эффективные термопрокладка;
• Имеет твердую консистенцию;
• Надежные, при этом полностью заполняют мельчайшие неровности.

• Цена;
• Пластины тоньше фольги, при этом очень легкие;
• Вырезать нужные размеры из них редко получается;
• Трудно наносить;
• К концу срока службы могут прикипеть к деталям, удалить их придется при помощи наждачной бумаги.

Это изделие можно купить за 1150 рублей. В составе керамика и металлический наполнитель. Производится в Германии по всем стандартам качества. Размеры листа: 20*120*2 мм. При этом отлично режется канцелярским ножом. Продается в герметичном пакете с защелкой. В нем можно хранить остатки подложки, которые можно использовать в дальнейшем.

• Эластична;
• Имеет хорошую теплопроводность, в игровом режиме температура не превышает 65 градусов;
• Подается прессовке, при этом не портит детали;
• Полностью заполняют пространство между деталями.

• Цена.

Это изделие стоит от 1250 до 2500 руб. В упаковке один лист. Продается размерами: 25*25 мм, 32*32 мм, 31*25 мм, 38 *38 мм, 68 * 51 мм. Толщина составляет 0.2 мм. Состоит из углеродистого волокна. Используется многократно. Частота использования зависит от правильности нанесения, эксплуатации.

• Гибкий материал, способный занять все необходимое пространство;
• Используется многократно;
• Не сохнет;
• Большое количество заявленных характеристик.

• Цена не соответствует характеристикам;
• Обладает электропроводностью, поэтому должна быть вырезана точно по размерам;
• Сложно устанавливается.

Купить изделие можно за 1450 руб. В упаковке — 6 листов. Это металлическая теплопроводная прокладка. Для изготовления был использован металл, который при перепадах температур переходит из жидкого состояния в твердое вещество. Теплопроводность равна 10 Вт/мК, что позволяет достичь хороших результатов охлаждения. Производители рекомендуют использовать 3 прокладки одновременно. При этом клеить их нужно одна на одну. При правильной установке на игровом ноутбуке температура при длительном включении, не превышает 57 градусов.

• Упаковки хватает на несколько применений;
• Отличная теплопроводность;
• Возможность устанавливать на несколько компьютеров одновременно.

• Трудно устанавливать, при малейшем ветерке улетает;
• Легко смять и повредить, ведь металлические листы очень тонкие;
• Высокая стоимость;
• Перед нанесением поверхность, руки необходимо обезжиривать.

За это изделие придется отдать 1500 руб. Зато в комплект входит две одинаковые прокладки. Их теплопроводность равна 11 Вт/м*К, а размеры — 120x20x0,5 мм. Производятся в Германии по особым технологиям, что позволяет им сохранять все свои свойства надолго. Со временем не грубеют, а остаются пластичными. Состоят из особой тканевой основы, силиконового наполнителя. Состав позволяет держать форму, которая обеспечивает удобство аппликации.

• Хорошая теплопроводность;
• Удобно использовать;
• В упаковке две пластины, которые применяются не один раз;
• Поверхность имеет адгезионную особенность;
• Работает при низком давлении;
• Эластичные листы, хорошо вырезаются по размерам;
• Можно устанавливать на поверхности разной конфигурации.

• Стоимость.

Помните, что выявить причину перегрева ноутбука может только специалист. А перед приобретением термопасты, термопрокладок нужна консультация с профессионалом. Выбирая подложки, необходимо смотреть не только на цену, но и на заявленные характеристики. Важно, выбирать их по размерам. Помните, любое изделие должно плотно ложиться, заполнять зазор между деталями. Только в таких случаях можно добиться понижения температуры. Самодельные прокладки могут выручить на некоторое время. Поэтому их следует заменять качественным изделием. Также не стоит доверять неизвестным фирмам производителям. Ведь можно приобрести некачественный продукт, который может привести к замене ноутбука.

K5 Pro или что делать если под рукой нет термопасты

Термопаста позиционируется производителем как замена термопроводящей резине, т.е. тогда, когда между радиатором и тепловыделяющим элементом есть значительное расстояние.
Собственно и тест состоял в том, чтобы выяснить, что же лучше, K5pro или резинка Arctic.

Поставляется данная паста в тюбике с механизмом выдавливания по типу помады.
Консистенция весьма густая, цвет — светло-серый, на тюбике имеется маркировка Computer Systems, страна производства — Греция, масса — 10 грамм.

Для теста был собран такой же стенд, как и в предыдущем обзоре. Хотя точнее сказать не такой же, а именно тот же. Дело в том, что с того времени я все что использовал для предыдущего теста, закинул в ящик и не доставал, потому тест полностью идентичен первому.

Но в качестве первого теста я выбрал вариант не сравнения термопасты и терморезины, а только термопасты, но в двух вариантах толщины.
Но так как я в итоге выясняю разницу температур, то не имеет значения в какой последовательности и что я тестирую.

Насколько я понял, согласно рекомендациям производителя, надо выдавить пасты примерно в два раза больше по объему, чем необходимо. В итоге должно получиться что то типа такого.

Есть также видео от производителя, где демонстрируется как это все делается.

Так как мой «стенд» не позволяет задать определенное расстояние между нагревателем и радиатором, то пришлось создавать необходимый зазор самому.
Для этого я взял торцовочную ленту толщиной около 0.5мм и сделал шесть небольших полосок, которые в одном варианте выставил в один слой, а во втором — в два.
Потом заполнил свободное пространство пастой и установил нагреватели.

Как и было задумано, лишняя паста выдавилась. Тест немного некорректен, так как проставки отняли примерно 10-15% площади нагревателя и эффективность соответственно была снижена, это надо учесть в итоговом измерении.

Промежуточные результаты теста я заносил в табличку. Как и в прошлый раз, тест длился один час, измерения проводились каждые 10 минут.

Затем шел тест теплопроводящего скотча Alphacool толщиной 0.5мм и теплопроводящей резины Arctic толщиной 1мм.
Резина Arctic считается очень хорошей по качеству, и потому мне было особенно интересно узнать на что она способна.

Как по мне, то результат очень хорош, а вот скотч не очень понравился.

Ну а дальше пошли тесты просто ради интереса.
Сначала сравнил КПТ19, которая позиционируется как невысыхающая, а также КПТ8 из новой закупки. В прошлый раз я тестировал довольно старую КПТ8.

Результат почти одинаков, но КПТ8 все таки немного лучше.

Для этого теста я взял самую простую китайскую термопасту, которая идет в комплекте к кулерам, она у меня была в обзоре, а также простой двухсторонний скотч из ближайшего супермаркета.
Двухсторонний скотч давно хотел попробовать, но все не доходили руки, реально ли он так плох, ну или реально ли специальный скотч лучше.

Результат реально удивил. Я конечно понимаю, что данный скотч раза в два тоньше чем Alphacool, но цена кардинально другая, а результат не хуже.

А вот теперь перейду к тому, что я написал в заголовке.
В этом тесте я проверял пасту КПТ8 нанесенную очень тонким слоем. мне в комментариях часто пишут, что я «неправильно бутерброд ем», вот и решил проверить.
Но кроме этого я проверил еще немного другой материал для термоинтерфейса.
Как то общался с товарищем и он сказал, что менял вентилятор на процессоре и стер термопасту, а потом выяснил, что на замену ничего нет, пришлось срочно ехать куда то покупать, а был уже вечер выходного.
Я ему говорю, так у тебя же гараж рядом, сходил бы взял немного солидола и намазал, как временное решение более чем отлично. Товарищ был удивлен, впрочем как и я, так как думал что это вполне известно.
Но как показала практика, далеко не все знают, что в случае когда надо «сейчас и здесь», а не «завтра и там» не все знают, что можно использовать банальный солидол.
Вот и решил я провести тест-сравнение, как солидол работает в таком применении.
Солидол был старый, ему уже наверное лет 15 если не 20, намазал я как обычную термопасту.

И получил результат всего немного хуже чем у КПТ8 ��

Вот теперь можно подвести итоги, отчасти интересные, а отчасти неутешительные.
Паста K5 pro не оправдала ожиданий, резина Arctic оказалась лучше.
Также выяснилось, что обычный скотч из супермаркета проводит тепло не хуже, чем специальный. Единственная разница в том, что скотч из супермаркета может быть не очень долговечным.
Паста КПТ19 показала немного хуже результаты чем КПТ8
Паста КПТ8 нанесенная тонким слоем выигрывает всего пол градуса.
Солидол вполне может заменить термопасту в критической ситуации.

В таблицу я свел результаты тестов, показана разница температуры между нагревателем и радиатором, потому чем больше число, тем хуже.
Результат термопасты K5 был скорректирован на 15% для компенсации уменьшения площади теплосьема.

Попутно я приведу таблицу из моего предыдущего обзора.

Сегодня не будет плюсов и минусов, все показано в обзоре, а от себя я скажу спасибо «спонсору» обзора и заодно поздравлю его с Днем рождения.

Если есть предложения тестов, пишите, как смогу, проверю.

По многочисленным просьбам провел еще четыре теста.

Пока результаты первого, зубная паста против полного отсутствия термоинтерфейса.
Но здесь надо учитывать, что во втором тесте кардинально влияет прилегание поверхностей, малейшая неровность, выступ или мусор ухудшат тепловой контакт.

Я не буду добавлять результаты дополнительных тестов в общую таблицу, приведу их в черновом варианте, думаю этого достаточно.

Провел я и оригинальный тест с силиконовым герметиком, а также с подсолнечным маслом.
В принципе у меня есть и MS Polymer Fix All, но он уже старый и для теста не годится.

Результаты в табличке. Герметик оказался неплох, а вот масло показало очень нестабильный результат, даже не знаю почему так.
На этом наверное тесты закончу, так как вариантов больше не вижу.

Как наносить жидкий термопрокладки

Термопрокладка или термопаста что лучше для ноутбука

• Автор Administrator
• Категория Сервис
• Просмотров 24,723
• Комментарии 0

Термопрокладка своими руками. Как узнать толщину? Паста или прокладка?

Бум продаж нэтбуков уже закончился — некоторые девайсы уже перешагнули 5-летний рубеж, а многие из них уже требуют обслуживания. Такой форм-фактор накладывает свои особенности на ремонт и разбор устройства, хотя главное отличие нэтбуков не в этом. Дело в том, что вместо термопасты на видеочипе и процессоре там используется термопрокладка.

1. ТЕРМОПРОКЛАДКА

Это специальный термоинтерфейс из силикона, применяемый для охлаждения деталей ПК с высоким температурным режимом работы.

2. ЗАЧЕМ НУЖНА ТЕРМОПРОКЛАДКА, КОГДА ЕСТЬ ТЕРМОПАСТА?

Дело в том, что производители железа не всегда оптимально распределяют видеочип и процессор — они находятся на разной высоте на материнской плате. Таким образом при установке радиатора охлаждения появляются большие зазоры. Большие настолько, что термопасты не хватит, чтобы их закрыть — ведь большой слой термопасты не сможет обеспечить нужного охлаждения.

3. МОЖНО ЛИ ИСПОЛЬЗОВАТЬ ТЕРМОПАСТУ ВМЕСТО ТЕРМОПРОКЛАДКИ?

По идее, термопрокладкой с большой натяжкой можно назвать густой-густой термопастой — она содержит в себе армирующие элементы, чтобы термопрокладка «не растекалась». Т.е. теоретически густая термопаста сможет заменить не сильно толстую термопрокладку. Однако, как мы уже знаем густой слой термопасты только навредит охлаждению, поэтому использовать её стоит только если зазор не превышает 0,2 мм. И, само собой, стоит использовать термопасту как можно «гуще», вроде КПТ-8 или Tuniq TX-3

4. ТОЛЩИНА ТЕРМОПРАКЛАДКИ ДЛЯ НОУТБУКА — КАК ОПРЕДЕЛИТЬ ПО ПРОИЗВОДИТЕЛЮ/МОДЕЛИ?

Зазор у каждого производителя свой. Проблема в том, что в мануалах и инструкциях по эксплуатации данный параметр никак не регламентируется. Список по моделям ноутбуков (ПОПОЛНЯЕТСЯ!) Asus Eee Pc 1015PX —

0,8 мм Asus K50AB —

0,5 мм Acer 5738ZG —

1,5 мм Acer Aspire 5741, 5742 —

1 мм Acer Extensa 5220 —

0,5 мм Acer Travelmate 8572(G) —

0,5 мм Acer Aspire 5551, 5552 —

0,5 мм Acer Aspire 5520, 7520 —

1 мм Acer eMachines D640 —

0,5 мм Hewlett packard HP 625 —

0,5 мм Hewlett packard Pavilion dv6 —

0,5 мм Hewlett packard ProBook 4510s —

1,5 мм Hewlett packard 4525s —

1,5 мм Dell Inspiron 7720 —

1мм Lenovo G550 — 1 мм

5. КАК ОПРЕДЕЛИТЬ ТОЛЩИНУ ТЕРМОПРОКЛАДКИ САМОМУ?

Тут поможет только метод «тыка» в прямом смысле этого слова. Нужно приложить термопрокладку или пластилин, если термопрокладку пока не купили, т.к. боитесь заказать не ту толщину. Далее прижимаете, ставите, закручиваете радиатор. Откручиваете всё заново и смотрим на наш «слепок». На нем должен быть отпечаток кристалла, это значит, что поверхности плотно соприкасаются, а значит у вас верная толщина.

6. МОЖНО ЛИ ИСПОЛЬЗОВАТЬ ТЕРМОПАСТУ СОВМЕСТНО С ТЕРМОПРОКЛАДОЙ?

В интернете встречается такой совет, как намазать термопрокладку с обеих сторон термопастой. Но по факту — он бесполезен. Термопрокладка создана, чтобы «убрать» зазор между радиатором и чипом. Она, сама по себе, липкая, ровная и хорошо клеится, поэтому дополнительного «заполнения неровностей» не надо . Ответ на вопрос — можно, но вряд ли нужно.

ТЕСТИРОВАНИЕ ТЕРМОИНТЕРФЕЙСОВ

Теперь мы протестируем каждый отдельный способ охлаждения. Тест проходил после полной загрузки ОС и дальнейшим запускам онлайн-фильма в качестве 720р через браузер Google Chrome. Тестирование мы проводили на базе нэтбука Asus EEE PC. Как добраться до термопрокладки для данной модели читайте в другом нашем материале.

Самодельная термопрокладка из бинта

Способ изготовления термопрокладки из бинта уже есть в интернете. Cуть в том, чтобы вырезать из бинта термопрокладку. Делайте бинт в несколько слоёв — в 4-5. Можете обмазюкать его в термпопасте просто покомкав, потому что, если вы будете пытаться намазать его на бинт, то бинт просто расползется — таковы реалии сегодняшних дней — нормального бинта в аптеке не купить. Если он будет выходить за кристалл процессора или видеочипа — нестрашно. Фото с процессора изготовления: Тестирование показало не самый лучший результат — температура выше нормы при нагрузке (

80 градусов), фильм проигрывался с небольшими тормозами. Но одно можно сказать с уверенностью — до выключения ноута по достижению критической точки температуры не дойдёт. Такую прокладку всё-таки стоит рассматривать как временный вариант и/или ограничиться серфингом в сети, в общем, не нагружать ноутбук высокопроизводительными задачами. ИТОГ: СРЕДНИЙ РЕЗУЛЬТАТ (

80 градусов в нагрузке)

Алюминиевая пластина

Самый лучший вариант из всех наших тестов — алюминий (как и медь) обладает отличной теплопроводностью, поэтому отвод тепла от чипа с помощью таких пластин — мудрое решение. Вопрос только в том, где их достать? Мы вырезали свои пластины из куска старого 1мм листа алюминия. Но если онного под рукой нет, то, как всегда, спасёт aliexpress. Там можно заказать медные пластины разной толщины: ссылка на aliexpress Вернемся к нашим пластинам. Мы резали «на глаз», не сверяли с точностью до мм. Возможно, данный подход будет дилетантским, но с другой стороны — чем больше площадь пластины, тем больше она позволит «отвести» тепла, поэтому, если конструкция позволяет можете вырезать и бОльшую по объему пластину — лишь бы она хорошо прилегала к чипу Тестируем. Уже в начале теста результат был положительным. В режиме покоя температура не поднималась выше 50 градусов: Затем стандартный тест с нагрузкой: ИТОГ: ЛУЧШИЙ РЕЗУЛЬТАТ (

68 градусов в нагрузке)

Термопрокладка из Китая

К сожалению, многие отзывы в сети про китайские термопрокладки — правда. Мы заказали их с aliexpress. Ожидания не оправдались -охлаждения не было и в помине. Процессор стал мгновенно нагреваться. Попробовали слой с двумя термопрокладками — стало только хуже, ведь теперь слой был уже 2мм. Надежда была на то, что давлением радиатора «выдавит» лишнюю термопрокладку и будет хорошее плотное соединение. Но увы ИТОГ: НЕУДОВЛЕТВОРИТЕЛЬНЫЙ РЕЗУЛЬТАТ (

86-88 градусов в нагрузке)

Слой термопасты

0,1 мм оказался самым худшим вариантом среди теста. Использовалась термопаста Deep Cool Z5. Результат после начала просмотра превысил 98 градусов и ноутбук аварийно выключился. ИТОГ: ХУДШИЙ РЕЗУЛЬТАТ (

98 градусов в нагрузке)

Термопрокладка для ноутбука своими руками.

Замена термопрокладки в ноутбуке

В ноутбуке есть комплектующие, которые очень сильно нагреваются в процессе работы. Это нормально, и для отвода тепла из корпуса используются специальные технологии охлаждения в виде термопрокладок для ноутбуков. Однако со временем они могут приходить в негодность и требовать замены. Это будет сказываться на сильном нагреве корпуса, а иногда ноутбук будет просто отключаться. Если это происходит, то самое время идти в сервисный центр либо попытаться самостоятельно произвести замену термопрокладки в ноутбуке. Сделать это несложно, хотя повозиться придется. Но для начала нужно понять, как там все устроено.

Что такое термопрокладка для ноутбука?

Есть такое понятие как "термоинтерфейс". Он представляет собой слой между процессором и радиатором и предназначается для увеличения теплопроводности и снижения теплового сопротивления. Часто используется для этой цели термопаста – вещество с высокой теплопроводностью. Вопреки распространенному мнению, термопаста ничего не охлаждает, она просто усиливает эффективность передачи тепла от нагревающегося процессора к радиатору. Вторым по популярности тепловым интерфейсом является термопрокладка для ноутбука. Это небольшая пластинка, устанавливаемая между процессором (или другим нагревающимся элементом) и радиатором (охлаждающим элементом). Прокладка является эластичной, и она идеально заполняет возможные зазоры, которые почти всегда есть между поверхностями. Также считается, что эта пластина лучше справляется со своей работой, т. к. паста не может справиться с большим объемом работ. В зависимости от размера микросхем, можно подобрать правильную прокладку. Они бывают разных размеров и толщины. Кто-то советует подбирать прокладку толщиной 1 мм, но в идеале необходимо замерить старый термослой и выбрать прокладку такой же толщины. А вот использовать старый слой нельзя, иначе чипсет будет перегреваться, что постоянно будет приводить к отключению компьютера. Со временем микросхемы будут плавиться и в конечном итоге расплавятся полностью.

Керамические прокладки

Термопрокладки могут быть выполнены из керамики, меди, силикона. Из этих трех материалов керамика является лучшим проводником тепла, поэтому она отличается более высокой эффективностью. Самые лучшие те, которые произведены из нитрида алюминия – керамики. Несмотря на название, это все равно керамика с классными характеристиками. Прокладка из этого материала устойчива к температурным или химическим воздействиям, она реально уменьшает рабочие температуры полупроводников и в процессе нагрева не теряет своих свойств проводника тепла.

Силиконовые

Силикон также устойчив к высоким температурам и очень часто используется в ноутбуках для отвода тепла от процессора и мостов. Также может применяться как термопрокладка для видеокарты ноутбука. Используется силикон в тех случаях, когда нет контакта между двумя поверхностями. Силиконовая прокладка является более эффективной по сравнению с термопастой. К тому же она эластична и может сжиматься или разжиматься, тем самым более эффективно заполняя пустое пространство.

Медные

Медные прокладки обладают более высокой теплопроводностью, но их использовать сложнее. Для установки такой прокладки необходим герметик, который закроет просвет между радиатором и нагревающейся поверхностью. Использование такого слоя изоляции трудоемко, но это оправдывается более высокой эффективностью.

Чем заменить термопрокладку в ноутбуке?

Если вы раскрутили свой ноутбук и обнаружили, что прокладка нуждается в замене, а купить ее негде, то можно попробовать сделать ее самостоятельно. Изготовить термопрокладку для ноутбука своими руками несложно. Способов существует несколько. Наиболее популярный из них предполагает использование бинта. Для этого нам необходимо сложить в бинт в 4-5 слоев. Предварительно его можно пропитать в термопасте, ведь если просто намазать ее на бинт, то он расползется. Теперь прикладывайте бинт к процессору, и если он будет немного выпирать за границы, то ничего страшного. Главное, чтобы ваша прокладка плотно прилегала. Результаты тестирования этого слоя особо не впечатляют. Такая термопрокладка для ноутбука не позволяет процессору нагреваться свыше 800С при просмотре фильма, но если нагрузить ноутбук играми, то он аварийно выключится. Но на время такой вариант сгодится. Алюминиевая пластина (или медная) станет лучшим вариантом для самодельной прокладки. Алюминий (как и медь) обладает хорошей теплопроводностью. Для изготовления нам нужен небольшой лист толщиной всего 1 мм. Но достать такой сложно. Как вариант, можно заказать на "Алиэкспрессе". Вырезать прокладку можно на глаз и не выверять точность до миллиметра. В теории, чем больше будет площадь пластины, тем больше тепла она сможет отвести. Главное, чтобы пластина очень плотно прилегала к поверхности. Мастера, проверившие метод на практике, рассказывают, что после установки пластины и запуска ноутбука программа тестирования температуры показывала 500С. Но это в режиме покоя, а при включении фильма температура поднялась до 680С. Это хороший результат.

Китайские прокладки

На том же "Алиэкспрессе" можно заказывать китайские термопрокладки для ноутбуков. Они совсем не оправдывают ожидания, и после включения ноутбук нагревается мгновенно. Никакого эффективного отвода тепла от таких прокладок ждать не стоит. При просмотре видео температура процессора поднимается выше 900С, что близко к критической отметке.

Термопаста как альтернатива

Слой термопасты толщиной 0,1 мм оказался наихудшим вариантом. После начала просмотра видео процессор нагрелся до 98*С и аварийно отключился. Поэтому не всегда уместно просто менять термопасту или использовать ее как замену термопрокладке. Ее эффективность хуже, причем настолько, что даже система аварийно отключается. В любом случае указанные самодельные прокладки для постоянного использования не подойдут, однако на небольшой промежуток времени можно брать их. К тому же такие прокладки не позволят нагружать ноутбук более-менее серьезно, поэтому не стоит их рассматривать как постоянный вариант охлаждения процессора.

Рейтинг термопаст для компьютера и ноутбука

Термопаста — вязкое пластичное вещество, которое наносится на процессор или графический процессор для улучшения теплопередачи. Система охлаждения ноутбука и компьютера включает в себя вентилятор и медную трубку с пластинами, которые соприкасаются с процессором, видеокартой (не во всех моделях) и в зависимости от модели с другими нагревающимися элементами.

Когда компьютер работает, его процессор разогревается, а система охлаждения призвана понижать температуру. Именно поэтому, когда компьютер или ноутбук усиленно что-то грузят, вы слышите гул активно работающего кулера. Пластины медной трубки имеют шероховатую поверхность (микроскопические неровности и царапины). Эти микрополости заполняются воздухом, который имеет низкую теплопроводность, и передача тепла затрудняется. Термопаста используется для того, чтобы эти неровности заполнить и увеличить площадь соприкосновения процессора и пластины. То есть сама по себе она не несёт охлаждающей функции, это лишь проводник. В некоторых случаях вместо термопасты используют термопрокладки. Это силиконовые или резиновые квадратики, как правило, со стороной 1,5 см (для ноутбуков). Они нужны в случае, если зазор между пластиной и чипом слишком велик. В этом случае лучше не заменять их, намазав потолще термопастой, а выбрать в магазине новые подходящие по размеру.

Типы термопаст и их характеристики

Хорошая паста для процессора должна отвечать следующим требованиям:

• высокая теплопроводность;
• устойчивость к перепадам температур;
• способность не высыхать при использовании;
• пластичность и вязкость;
• негорючесть.

Ключевым показателем, по которому можно выбрать, какая паста лучше, является теплопроводность. Насколько хорошо материал отдаёт тепло с поверхности процессора за единицу времени, влияет на то, насколько быстро он и будет охлаждаться. ВАЖНО. Слой наносимой пасты должен быть максимально тонким. Даже самые высокие характеристики сойдут на нет при большой толщине нанесения. Любая паста обладает намного худшей теплопроводностью, чем металлы. Поэтому она должна лишь вытеснить воздух, а не создать дополнительный слой между элементами. Любые характеристики актуальны только при правильном нанесении.

Замена термопасты на процессоре

Важными показателями, которые помогают выбрать термопасту, являются вязкость и способность выдерживать температуры. Она должна легко заполнять пространство и выдерживать долгие тепловые нагрузки. Заменять рекомендуется после года работы.
Различают неметаллические термоинтерфейсы и на основе металлического порошка. У металлов выше теплопроводность, но при контакте с элементами микросхем они могут вызвать замыкание, о чём нужно помнить при нанесении.
Не существует отдельных видов для компьютера или для ноутбука. Состав, назначения и характеристики не различаются. Единственное, что можно сказать, это повышенные требования к качеству и частоте замены на ноутбуке. Если на стационарном PC мало кто, вообще, задумывается о замене теплопроводящих материалов, то ноутбуки без этого начинают перегреваться, зависать и выключаться. При последующем включении система выведет сообщение о том, что была достигнута критическая температура процессора (обычно это выше 100 градусов по Цельсию) и устройство было экстренно отключено. Это происходит для предотвращения возгорания. Проблема рано или поздно становится актуальной для любого ноутбука. Это расплата за компактные размеры при высоких требованиях к мощности и производительности. Поэтому лучше отнеситесь к выбору термопасты для процессора ноутбука с особой тщательностью.

Лучшие термопасты

В интернете много статей упоминают марку КПТ-8, называя её самой часто используемой и доступной. На каком основании сделаны такие заключения, сложно понять. Возможно, её используют сервисы, чтобы снизить свои расходы, не особо заботясь о качестве услуги. Или чтобы потом сказать, что проблема вашего устройства не в плохой теплоотдаче, а в выходе оборудования из строя и нужно приобрести у них какую-то деталь или произвести ремонт. Характеристики КПТ-8 настолько низки, что лучше не вносить её в рейтинг, а просто рассмотрим как базу для сравнения:

• теплопроводность 0,65 Вт/(м·К) при 100 °C;
• по составу кремнийорганическая с оксидом цинка;
• Обычно продаётся большими расфасовками по 125 грамм

Производится разными компаниями, причём продукты разных фирм существенно отличаются между собой. У одного производителя может быть слишком жидкой, а у другого, наоборот, густой и сложной в нанесении. Но лучше выбрать более эффективные и современные варианты. Вряд ли для вас будет играть роль цена, но с намного лучшими характеристиками. Согласитесь, по сравнению со стоимостью деталей и самого ноутбука это незначительные затраты. Ведь перегрев ведёт к ускоренному износу элементов. Ниже представлен рейтинг лучших предложений термопаст для процессора на сегодняшний день:

1. Arctic Cooling MX-2 — не содержит силиконовых компонентов и металлов. Соответственно, прекрасно наносится, долго сохраняет свою форму и свойства, не проводит электричества, что исключает возможность замыкания. Характеристики:
   • теплопроводность 5,6 Вт/(м·К);
   • достигает производительности после 150 часов работы;
   • максимальная рабочая температура 150 градусов;

Arctic Cooling MX-2 обладает отличным показателем вязкости, однородности, легко наносится тонким слоем. Из минусов можно назвать быстрое высыхание. При высокой нагрузке этот период может составлять 3–6 месяцев.

Термопаста Arctic Cooling MX-2

1. Arctic Cooling MX-4 — новейшее предложение той же компании. Переняв все плюсы у MX-2 и приняв к сведению критику MX-3, новая термопаста стала одной из наиболее используемых в настоящее время. Характеристики:
   • теплопроводность 8,5 Вт/(м·К);
   • не проводит электричество;
   • максимальная рабочая температура 160 градусов;

Arctic Cooling MX-4 легко наносится на поверхность кристалла процессора, обладает равномерной консистенцией, не высыхает на протяжении долгого времени. При интенсивном использовании проработает год, а может, и дольше. Выходит на заявленные характеристики приблизительно через 2 дня регулярной работы. Обладает огромным количеством положительных отзывов и наград. Из минусов пока можно назвать только весьма высокую цену.

Термопаста Arctic Cooling MX-4

1. ZALMAN ZM-STG2 — термопаста для процессора корейской компании на силиконовой основе, пользуется популярностью за своё качество и надёжность. Характеристики:
   • теплопроводность 4,1 Вт/(м·К);
   • не проводит электричество;
   • максимальная рабочая температура 150 градусов;

Паста не очень легко наносится, но работает долго без высыхания. Существенно различается по качеству корейского и китайского производства. Рекомендуется приобретать ту, что произведена в Корее.

Термопаста Zalman ZM STG2

1. DEEPCOOL Z9 — предложение от одного из лидеров мирового производства систем охлаждения. Характеристики:
   • теплопроводность 4 Вт/(м·К);
   • максимальная рабочая температура 200 градусов;

Является весьма посредственной по эффективности, не очень удобна в нанесении. Но достаточно надёжна и хорошо справляется со своими задачами.

Термопаста DeepCool Z5

1. Thermal Grizzly — недавно появившаяся на рынке линейка термоинтерфейсов различного состава. Используют новейшие технологии, характеризуются высокими показателями эффективности, надёжности. Предлагаются термопасты, термопрокладки и жидкий металл:
   • Thermal Grizzly Aeronaut: 8,5 Вт/(м·К), температура до +200 °C,
   • Thermal Grizzly Hydronaut: 11,8 Вт/(м·К), температура до +300 °C,
   • Thermal Grizzly Conductonaut: жидкий металл, 73 Вт/(м·К), температура до +140 °C,

Жидкие металлы можно использовать только с медными трубками системы охлаждения, но ни в коем случае не с алюминиевыми, иначе испортите компьютер. А также есть нюансы по технологии нанесения.
В начале статьи было рассмотрено немного теории об использовании термопаст. Для того чтобы вы понимали принципы их сравнения и оценки и могли определиться, какую из них лучше приобрести. На рынке постоянно появляются новинки, главное, на что нужно обратить внимание, это теплопроводность и вязкость. Поскольку на один ноутбук используется совсем немного пасты (по капле на процессор и видеокарту), нет смысла покупать огромные шприцы не очень эффективных паст. Лучше выберите современные, чей рейтинг выше. Например, MX-4 или из линейки Thermal Grizzly, в расфасовке по 1 грамму за ту же сумму в целом, хоть и дороже в пересчёте на грамм.
И главное, помните, термопаста не является средством охлаждения ноутбука, а лишь посредником. Не ждите от неё чудес, если у вас из-за старости и вырождения материалов стали чрезмерно греться процессор или видеокарта, исчерпали себя элементы системы охлаждения.

Замена и нанесение термопасты

Термопаста – это теплопроводящая многокомпонентная субстанция для лучшей стыковки между греющимся компонентом и радиатором. Она не полимеризуется и не переходит в другое агрегатное состояние. То есть, если паста засохла, то она не работает как надо. По идее вы должны и через пять-шесть лет найти под радиатором жидкую пастообразную субстанцию, максимум – с отвердевшими краями. Применяются термопаста для установки радиаторов охлаждения для чипсета, процессора и видеокарты.

Если смазать термопастой все компоненты компьютера, то работать он лучше не станет, ее применение необходимо только в местах плотного прилегания греющегося элемента компьютера и радиатора. Она нужна только для того, чтобы заполнить собой микротрещины на теле кристалла процессора и рассеивающего тепло элемента. Парадокс в том, что сама термопаста, какая бы она не была, имеет теплопроводность ниже, чем у любого, даже самого низкокачественного металла радиатора.

Термопаста – не единственный способ улучшить теплопередачу, группа таких средств называется теплоинтерфейсами. Интерфейс, то есть разъем, подразумевает контакт радиатора и самого процессора. Для этого есть и другие средства:

• Теплопроводящий клей. Он пригодится, когда нужно приклеить радиатор там, где он не предусмотрен. Самый частый случай использования его – для цепи питания. В материнских платах редко ставят функциональные радиаторы на эти важнейшие модули. В штатном режиме они не требуют дополнительного охлаждения, но при экстремальных экспериментах с разгоном процессора лучше обезопасить свое железо хотя бы пластинкой алюминия.
• Полимеризующиеся компаунды. Вид термоинтерфейса, который имеет время застывания и работает только в застывшем состоянии. Обычно такие штуки не применяют в компьютерах, точнее, не применяют в домашних условиях. Не то чтобы это сильно сложно и нужно дорогостоящее оборудование, просто все самые важные узлы уже с завода прикрыты компаундом.
• Теплопроводящие прокладки. Они бывают двух видов: силиконовые и металлические. Силиконовые применяются для отвода тепла с пластиковых чипов, например, модуль памяти на видеокарте. Металлические пластины чаще всего делаются из меди или ее сплавов. Они также используются для охлаждения самых разных модулей. В компьютерной технике ими заменяют силиконовые прокладки. Но с этим связан ряд сложностей, о которых далее.
• Припой и жидкий металл. В начале статьи написано, что никакая термопаста не способна обеспечить такой теплопроводности, как монолитный металл, например медь или алюминий. Если бы кому-то в голову пришло припаять греющийся модуль к радиатору, то он бы получил лучший отвод тепла из всех возможных. Но сделать это невозможно, так как процессоры строятся на кристалле кремния, а это не металл, а значить, и припаять его невозможно. Но существует жидкий металл – и первой в голову приходит ртуть: она жидкая при комнатных температурах, однако ее пары очень токсичны и использовать ее в бытовой электронике – верх безрассудства. Существует также специальный «жидкий металл» – достижение современной науки. Это нетоксичный сплав, температура плавления которого находится в районе 15-25°C. Это один из лучших телопроводников для электроники, какой только можно найти, но использование его накладывает ряд ограничений и имеет огромное количество трудностей, об этом читайте далее.

Где нужна термопаста в компьютере

Термоинтерфейсы используются во всех местах, где находятся радиаторы. В самых простых материнских платах – это только процессор. На видеокарте также всегда есть радиатор, который требует дополнительной плотности прилегания к кристаллу. В игровых материнках системы пассивного охлаждения ставятся на цепь питания, m.2 слоты, северный мост и южный мост. Далеко не всегда используется термопаста, иногда это могут быть силиконовые прокладки.

Где лучше применять жидкий металл

Единственным местом, где оправданно применять жидкий металл – это под крышкой процессора, только там он дает существенный прирост к отведению тепла. Под крышкой процессора, которая приклеена герметиком, он не рискует протечь на другие компоненты компьютера.

Чтобы лучше понять прирост производительности, канал Digital ScorPion провел свои тесты. А мы перевели их в удобную таблицу.

Клавиши запуска BIOS/UEFI для ноутбуков

Средняя температура, °C	Пиковая температура, °C
Жидкий металл под крышкой и под радиатором	55	68
Жидкий металл под крышкой, а на радиаторе хорошая термопаста	58	71
Качественная термопаста под крышкой и на ней	73	89
Штатная паста под крышкой и хорошая на ней	84	94

Как видите, жидкий металл дает серьезное преимущество при разгоне процессора, но только при нанесении его под крышку. Нанесение его под радиатор не дает ощутимого прироста теплопроводности. Хорошая термопаста справляется с этим очень неплохо, разница всего в 3 °C.

Как выбрать термопасту

Обратимся к последним тестам с канала Digital ScorPion . Автор сравнил все доступные на российском рынке термопасты максимально объективно. Указана температура при разгоне его процессора, какого именно – не имеет значения. Главное то, что конфигурация компьютера и радиатор не менялись.

Мы выбрали несколько самых популярных термопаст, которые заслужили высокую популярность и стоят вашего внимания:

• Arctic MX-4 – 84°C
• ArcticSilver 5 – 85°C
• CoolerMaster MasterGel Maker – 82.7°C
• Cryorig CP5 – 85°C
• DeepCool Z9 – 85.3°C
• EK Water Blocks EK-Tim – 83.8°C
• Innovation Cooling IC Diamond 24 Carat – 82.7°C
• KingPin Cooling KPx – 80°C
• Noctua NT-H1 – 84.8°C
• Noctua NT-H2 – 80.8°C
• ProlimaTech PK-3 – 82°C
• Thermal Grizzly Kryonaut – 84.5°C
• Thermal Grizzly Hydronaut – 85.8°C
• Thermal Grizzly Carbonaut – 87°C
• ProlimaTech PK-3 – 82°C
• КПТ-8 – 92.2°C

Тест – это еще не все, имеет огромное значение долговечность и удобство нанесения. Поэтому, среди прочих факторов, лучше выбирать пасту известных брендов. Например, Noctua имеет одни из самых лучших показателей на «долгой дистанции». А народным выбором уже который год является Arctic MX-4 из-за соотношения цены и качества. Однако из-за такой популярности в сети встречаются множество подделок.

Есть мнение, что можно использовать зубную пасту. Если вы нанесете зубную пасту на процессор, то с ним ничего не случится (конечно, если она не протечет на материнскую плату), однако результат вас точно не обрадует. Разницы между «голой» состыковкой и использованием зубной пасты почти нет.

Как часто нужно менять термопасту?

На процессоре и видеокарте желательно заменять термоинтерфейс раз в год-полтора вместе с полной чисткой. Но если вы используете качественную пасту, например, Noctua NT-H2, то можно ориентироваться по температурам и шуму системы охлаждения.

Чем труднее будет отводиться тепло, тем сильнее будут реветь вентиляторы. Все дело в том, что градусник меряет температуру в самом процессоре и при ее превышении он разгоняет вентилятор, что вы не сможете не услышать. Если же тепло слишком медленно будет отводится от процессора к радиатору, то вентилятор будет реветь, а процессор все равно останется горячим. Очень явный звоночек для чистки компьютера и замены термопасты.

Как часто нужно менять термопасту в ноутбуке?

Желательно около раза в год, опять же, с поправкой на использование качественной пасты. Но замена термопасты раз в год не означает, что нужно с такой же частотой проводить чистку. Ноутбук желательно продувать от пыли сжатым воздухом раз в месяц или раз в два месяца в зависимости от запыленности помещения, где он находится.

Если ноутбук имеет дискретную видеокарту, то на ней тоже меняйте термопасту с такой же частотой.

Замена пасты на видеокарте

Для этой операции вам потребуется небольшая крестовая отертка. Никаких особых специфических знаний не нужно, достаточно быть аккуратным и следовать инструкции.

Выключите компьютер и открутите поддерживающую планку PCI устройств. Поддерживайте карту, чтобы она не сломала своим весом разъем. Отключите дополнительное питание, если оно предусмотрено.

Вытяните ее из PCI слота. Помните, что там есть замочек, на разных материнских платах он выполнен по-разному, но он там есть. Отогните его при помощи пинцета, пальца, отвертки или любым другим удобным для вас способом.

Первым делом нужно открутить радиатор, который, как правило, крепится на четырех болтах вокруг чипа. Осторожно, не потеряйте пружинки, которые служат ограничителями прижима.

Теперь нужно снять радиатор. Осторожно! Если вы давно не меняли термопасту, она могла прикипеть и засохнуть. В таком случае вам ничего не остается, как только плавно расшатывая корпус радиатора медленно крошить затвердевшую пасту до полного отсоединения.

На фото вы видите грязный радиатор и не менее грязный кристалл видеопроцессора. Их нужно отчистить, и лучше всего это делать с помощью спирта, тряпочки и деревянной палочки. Так вы точно ничего не повредите.

Нанесите новую термопасту на кристалл и размажьте ее любым подручным инструментом, можно сделать это пальцем, обвернутым в пищевую пленку или использовать пластиковую карту для распределения. Пасту наносите не больше спичечной головки. Помните, что она нужна только для сглаживания неровностей, а не в качестве прокладки.

После нанесения термопасты нужно прикрутить обратно радиатор. Закручивайте болты крест-накрест, таким образом радиатор останется в плоскости кристалла и его не перекосит. Сильно закручивать не нужно, пружин достаточно, чтобы радиатор держался крепко. Тут важно не переусердствовать и не раздавить кристалл.

Процесс замены пасты закончен. Вам ничего не нужно ждать, сразу ставьте ее в компьютер и испытывайте новую термопасту.

Замена термопрокладок на видеокарте

Проблема силиконовых термопрокладок в том, что они бывают разных размеров, точнее толщины. Каждый производитель в зависимости от высоты используемых чипов применяет разные прокладки. Если чип процессора видеокарты всегда плотно прилегает к радиатору, чтобы максимально увеличить передачу тепла, то на более низких пластиковых модулях памяти используются проставки.

Залить все термопастой нельзя, там слишком большие расстояния, она не будет работать. Поэтому и используют терпопрокладки. Обычно они имеют толщину от 0,5 мм до 5 мм.

Как узнать толщину термопрокладки

Чтобы купить нужную проставку, вам необходимо подложить под радиатор в нужное место кусочек пластилина. Прижмите винтами радиатор и замерьте штангенциркулем толщину пластилиновой лепешки. К сожалению, без штангенциркуля такое не провернешь. Разве что на глаз, но есть серьезный риск ошибиться.

Как заменить термопрокладку

Если вас не устраивает охлаждение модулей видеокарты, то прокладку можно заменить с силиконовой на медную или алюминиевую. Но для них придется подбирать толщину очень точно. Сейчас можно купить целый комплект пластин, стоит он не дорого, в нем собраны самые пластинки разных толщин, чтобы вы смогли подобрать их под свои задачи.

Чтобы поменять саму прокладку, смотри инструкцию по замене термопасты. После снятия радиатора снимите также силиконовые проставки и поставьте на их место выбранную вами замену. Если вы решили использовать медные пластинки, то их с обеих сторон нужно смазать термопастой для лучшего контакта – теплопроводимость меди в 78 раз выше, чем у силикона с термопроводящими добавками.

Замена термопасты на процессоре

Процессор и видеокарта ограничены в своей частоте температурой перегрева. Выделяемое тепло при большем разгоне некуда девать и штатные средства не справляются с ним, в итоге температура поднимается и устройство становится не стабильным.

На заводе при изготовлении процессоров их создают под заложенные в них нагрузки. Но отчаянные пользователи в погоне за частотой ищут способы обойти законы физики и усилить отвод тепла.

Сделать это можно, например, с помощью более качественной современной термопасты. Самые отчаянные экстремалы используют жидкий металл. Как говорилось выше, это один из лучших термоинтерфейсов. И он действительно позволяет улучшить передачу тепла на радиатор. Однако при его использовании есть ряд нюансов, которые нужно учитывать:

• Из-за наличия галлия в составе жидкого металла он вступает в реакцию с алюминием. Любая капля пролитая на алюминиевую часть радиатора или крышки испортит его или ее. На фото ниже яркий пример того, что бывает, если не следовать этому правилу. Помните, что это касается не только радиаторов, но и любой другой алюминиевой детали, например, крышка ноутбука или инструмент.
• Данный тип термоинтерфейса не является диэлектриком. Большинство термопаст не проводят электричество, что делает их диэлектриками. При желании и необходимости ими можно обмазать всю материнку. Но любая капля жидкого металла на контакты материнской платы закоротит их. По этой причине его очень редко применяют для нанесение под радиатор. Все свое существование он находится в жидком состоянии, если вы нанесли слишком много, то он рано или поздно начнет стекать вниз, если это произойдет, то скорее всего он закоротит что-то на видеокарте.
• Замена такого типа термоинтерфейса немного сложнее чем любого другого. Обычная термопаста стирается спиртом или летучими растворителями, силиконовый коврик просто снимается пальцами, а жидкий металл уже через несколько месяцев использования оставляет налет на обеих плоскостях. Такой налет имеет высокую теплопроводность и не препятствует теплообмену. Но для нанесения нового термоинтерфейса его нужно удалить, даже если вы просто хотите обновить жидкий металл.

На самом деле крышка процессора – это всего лишь кусок металла с хорошей теплопроводностью. Вот так вы привыкли видеть процессор.

Эта металлическая крышечка плотно сидит на герметике и снимается с помощью специальной машинки (на фото). Это инструмент для снятия крышки, он с помощью резьбового прижима сдвигает крышку, отдирая клей и старый термоинтерфейс. В комплекте также идет прижимной механизм, чтобы зафиксировать крышку строго перпендикулярно печатной плате. В таком положении должен высохнуть клей-герметик и максимально качественно прижаться кристалл к теплораспределителю через термопасту или жидкий металл.

Процесс снятия крышки называется скальпированием.

Вот так выглядит устройство процессора под крышкой.

Пошаговая инструкция замены термопасты на процессоре

Перед началом этого действа отключите компьютер и желательно вынуть шнур питания, чтобы вас точно не ударило током. Перед тем, как вынимать радиатор охлаждения процессора, нужно отключить прикрепленный к нему кулер. Обычно он подключается к материнской плате снизу или справа.

Если у вас процессор AMD, то там вы найдете крепление, как на фото выше, его нужно просто нажать и отцепить. На другой стороне он просто висит на пластмассовой детальке и там ничего отжимать не нужно. Если термопаста прикипела, то оторвать радиатор будет сложнее, нужно действовать аккуратно и не дергать саму башню, а немного ее раскачать.

Если у вас Intel, то крепление будет выглядеть как на фото. Просто поверните пластиковые прижимы так как показано на стрелке.

В некоторых случаях крепление может быть нестандартным. Например, на прижимных болтах с пружинами. В таком случае вооружившись отверткой откручиваем их и снимает радиатор.

После снятия радиатора перед нами будет такая картина.

Термопаста засохла и уже не работает. Ее нужно отчистить при помощи салфетки, спирта и деревянной палочки. После этих манипуляций поверхность крышки процессора и плоскость прилегания радиатора должны быть ровными и без царапин. Если вы не будете использовать металлические инструменты для чистки, то так оно и будет. Используйте только дерево и пластик, чтобы соскрести засохшую пасту.

После того, как поверхность стала чистой, нанесите слой новой термопасты. Выдавите из шприца не больше спичечной головки термопасты на каждую сторону контакта. В некоторых случаях, когда паста слишком густая, нужно выдавить больше, но не забывайте про то, что чем меньше пасты вы нанесете, тем лучше будет эффект.

После этого нужно поставить обратно радиатор так же, как вы его и сняли. Использовать компьютер можно сразу, ничего ждать не нужно.

Замена жидкого металла на процессоре

Этот вид термоинтерфейса совсем не дешевый – 1 грамм в шприце строит около 12-15 долларов. В то время как хорошая термопаста за такую же цену будет в упаковке по 3,5 грамм.

Как говорилось выше, наносить жидкий металл на крышку процессора – не самая лучшая идея. Он не дает существенного прироста к отведению тепла, но повышается опасность случайных замыканий при протекании. К тому же, если вы вдруг используете радиатор с алюминиевой площадкой примыкания, то она испортится.

Есть смысл наносить жидкий металл на сам кристалл под крышку процессора. Целесообразность его использования будет оправдана только в том случае, если ваш камушек сильно нуждается в разгоне и будет с повышенными частотами работать на предельных нагрузках, только в таком случае есть смысл скальпировать процессор и наносить туда жидкий металл.

Жидкий металл на тело процессора наносится с помощью кисточки. В принципе, он не токсичен и можно наносить его хоть пальцем.

Зачем скальпировать процессор

Обычная замена термопасты на жидкий металл может быть не очень эффективна, а если там стоит заводской припой, то замена такого термоинтерфейса будет работать в худшую сторону – припой считается одним из лучших способов отвода тепла. Самостоятельно припаять теплораспределитель достаточно сложно и опасно. Вам нужен припой с низкой температурой плавления до 135 градусов и паяльная станция с регулятором температуры. Если у вас такого оборудования нет, то дешевле будет обратится к профессионалам.

Если вы счастливый обладатель такого набора, то припой наносится после лужения на крышку процессора и сам кристалл. Потом при совмещении прогревается крышка и когда припой станет жидким нужно прижать с помощью специального приспособления. Лучше использовать термоклей, он при нагревании размягчится, что упростит позиционирование.

Есть также вариант замены штатной крышки процессора на медную, есть также варианты охлаждения, которые монтируются напрямую к кристаллу без крышки.

На фото – Ryzen 3000 OC, комплект для установки системы жидкостного охлаждения прямиком на кристалл процессора.

Есть более универсальные интерфейсы для установки радиатора на кристалл.

Установка радиатора воздушного охлаждения на кристалл не особо поможет и это немного опасно, ведь они для этого не приспособлены. Гораздо лучше с этим справляется система водяного охлаждения. Использование кастомной медной крышки на процессор и системы водяного охлаждения может существенно поднять верхний порог разгона, а также сделать компьютер тише, особенно в требовательных программах и играх.

Использовать водяное охлаждение напрямую к кристаллу сомнительная затея, лучше поставить медную крышку. У меди очень высокая теплопроводность и она отлично работает в паре с жидким металлом, а уже на медную пластину поставить любой радиатор, хоть воздушное охлаждение, хоть жидкостное.

Как убрать налет после жидкого металла

После того, как все жидкие компоненты вы уберете с помощью тряпки и спирта, останется твердый налет. Его можно только вышлифовать наждачной бумагой, если речь идет о радиаторе или крышке процессора. Шлифовать кристалл нельзя, к тому же к кремнию такой налет не прикипает и его легко убрать с помощью материала, который имеет меньшую твердость, чем данный кристалл. Это может быть деревянная палочка или не острый кусочек меди, как жало на старых паяльниках.

Шлифование лучше всего проводить в несколько этапов, начиная с зерна 400 и доводя до тех значений, которые вам позволят условия и доступность шлифовальных материалов в вашей округе. Повышать зерно имеет смысл до 10000 grit, дальнейшая полировка уже не так важна. С 1000 зерна шлифовку лучше проводить через поролоновую проставку. Если вы не смогли найти нужную шлифовальную бумагу, то самый минимум – это как раз 1000 grit. То есть для полноценного снятия жидкого металла вам потребуются наждачная бумага 400, 600, 800 и 1000 грит минимум. После шлифовки желательно протереть спиртом рабочую область, чтобы обезжирить ее и убрать пыль.

Замена пасты на процессоре ноутбука

Замена пасты в ноутбуке ничем не отличается от компьютерной, кроме разбора самого ноутбука. Общих рекомендаций тут нет, каждая модель разбирается по-своему, вам нужно искать инструкцию по разбору в интернете.

Обычно медная теплопроводящая трубка на ноутбуке закреплена болтами. В некоторых моделях ноутбуков есть отверстия для быстрого доступа к важным узлам. В таких моделях замена термопасты, чистка и обслуживание проводится быстро и просто.

В ноутбуке используются термопрокладки, и если вы решите менять термопасту, то нужно заменить и их тоже. Силикон под воздействием высоких температур иногда выгорает и начинает крошится, такие прокладки нельзя использовать. Если вы хотите, можете заменить их на медные или алюминиевые пластины, это существенно снизит уровень нагрева и шума от ноутбука. Помните, что металлические пластины вместо прокладок нужно смазывать термопастой. Силиконовые прокладки не нуждаются в нанесении термопасты.

Как правильно обслужить видеокарту и сделать её холодной — замена термопрокладок и термопасты

Внимание! Все действия Вы проводите на свой страх и риск. Автор не несет никакой ответственности за ту или иную поломку, которую Вы допустите при разборе или обслуживании своей видеокарты. Если Ваша видеокарта находится на гарантийном обслуживании — никаких манипуляций самостоятельно производить не стоит, максимум — чистка от пыли и не более. Обслуживанием карты стоит заниматься только в случае «прямых рук» и полного понимания, что Вы всё сможете сделать правильно. Если видеокарта находится на гарантии и имеет место заводской брак, очень высокие температуры — стоит обращаться в сервисный центр. Если же Вы покупаете видеокарту у майнеров или с рук, то стоит обратиться к компетентным товарищам, которые смогут произвести качественную замену термоинтерфейсов.

реклама

Если Вы дочитали до этого момента и всё же решили обслужить видеокарту самостоятельно, то давайте начнем!

Цель обслуживания:

В моем случае видеокарта не является сильно горячей, однако большинство пользователей карт AMD, особенно 5000 и 6000 линеек часто могут заметить не очень приятный факт — температуры Hotspot могут спокойно улетать за 85 градусов даже на новой видеокарте. Это не значит, что данный гайд не поможет пользователям Nvidia, подойдет всем.

реклама

Кроме хотспот хотелось проверить на прочность новую термопасту Arctic MX-6, заодно посмотреть как покажут себя хвалёные термопрокладки Laird, ведь почти всегда я использовал Thermalright Odyssey 2 и был не очень ими доволен. Почему? Расскажу ниже.

Ну и основная цель данного действа — проверить насколько хорошие термоинтерфейсы применяет Sapphire с завода, ведь хвалёных абзацев на сайте производителя написано немало. Однако реальность такова — если взять большинство видеокарт до самого высокого сегмента от Sapphire конкретно 6000 серии — практически везде результаты по хотспоту у них самые худшие (карты от Gigabyte передают также привет).

Что нам понадобится и сколько это стоит:

Откровенным дешманом закупаться не будем, но и сильно дорогие варианты я считаю не слишком эффективными за те деньги, которые они стоят. Спустя время у меня сформировался личный топ по термоинтерфейсам и дополнениям к ним исходя из максимальной эффективности на рубль.

реклама

Однако начнем с самого простого. Что нам необходимо:

• Ватные палочки и ватные диски (можете позаимствовать у жены) — стоят сущие копейки
• FLUX OFF (от бензина Галоша я решил отказаться, так как он слишком агрессивен, но иметь его для хозяйства также стоит) — средняя цена за аэрозоль 400 мл — 500 рублей
• Термопаста Arctic MX-4 или Arctic MX-6 — стоимость зависит от объема (2 грамма MX-4 — 390 руб, 2 грамма MX-6) — 540 руб
• Термопрокладки Laird HD90000 (не путать с HD720 и тд) — все зависит от толщины и площади. Рекомендую покупать пластину минимум 80×40мм, так как легко что-то запороть, примять и тд. Цены — 605 рублей 0.5 мм, 746 рублей 1 мм, 823 рубля 1.5 мм. Если Вам необходимы 2 мм и более, то стоит смотреть уже в сторону Thermalright.
• В идеале — иметь антистатические перчатки, стоят они копейки, но я ими никогда не пользовался.

Итого: минимум (если для обслуживания карты нужна только 1 толщина термопрокладок) — 1600-1800 рублей. Максимум — 2500-3000 рублей. При этом Вы получаете максимальный эффект за эти деньги, если сделали все правильно. Остатки можно будет использовать при следующем обслуживании.

Что делать не стоит:

• Складывать термопрокладки меньших толщин для достижения бОльшей, если Вы купили не те. Между термопрокладками «бутербродом» будут прослойки воздуха и это окажет негативный эффект на охлаждение.
• Наваливать большое количество термопасты или наоборот недостаточное.
• Зажимать болты на видеокарте до срыва резьбы, «ведь так надежнее» — подумают многие.
• Намазывать термопасту на термопрокладки в надежде увидеть лучший эффект.
• Использовать «синюю резину» за копейки и приобретать самые дешевые термопасты — в этом случае эффект будет ещё хуже, чем у Вас было.
• Использовать вместо термопрокладок медные пластины (есть конечно для определенных моделей качественные пластины на все чипы, но учитывайте несовершенство и качество радиатора, в котором могут быть перекосы. Я уже не говорю про то, сколько пользователей умудрились закоротить плату таким образом. Только для опытных экспериментаторов и энтузиастов.)
• Использовать графитовые (или графеновые как многие пишут) термопрокладки без понимания, что при неосторожном использовании их можно сразу запороть. Стоят дорого, использовать можно только 1 раз.
• Использовать для чистки и обработки жесткую кисть или что-то ещё более грозное. Велика вероятность срыва одного из SMD компонентов, которыми усыпана вся плата.

реклама

Ну и пара картинок, которые просто можно оставить без комментария «как не надо делать»:

Приступим (разборка и чистка):

Разбирать видеокарту стоит внимательно, соотнося и запоминая, где откручивался тот или иной болтик, так как некоторые производители используют разную длину, разные размеры и тд. Закрутите болт не той длины, получите неприятный хруст или срыв резьбы. А найти определённые болты очень непросто. Даже к этому моменту отнеситесь серьезно. Кстати по поводу серьезности — то ли у заводчан на производственной линии сели аккумы в шуруповёртах, то ли ещё что-то, но часть болтов была ну очень слабо зажата. Карта до этого, кстати не разбиралась. Слабенько.

Препарируем сегодня Sapphire Nitro+ Radeon RX 6700 XT 12GB GDDR6.

Аккуратно отсоединяем штекеры, которые управляют вентиляторами, подсветкой и получаем такую картину. С этим моментом также стоит быть достаточно осторожным, так как можете получить случай, когда гнездо просто-напросто будет вырвано вместе со штекером.

В данном случае для полной очистки потребуется снять радиатор на чипах памяти и бекплейт. В итоге мы видим достаточно интересную картину, о которой я упоминал ранее. Карта проработала в обычном режиме год и не была в майнинге, но термопаста оказалась посредственной. Но как же так? Спросите вы. Последствия использования не самого качественного термоинтерфейса, не самая адекватная настройка кривой вентиляторов и высокий хотспот. Хотя температуры GPU даже в стоке не превышали 65 градусов при автоматической настройке вентиляторов. Зато хотспот стабильно долбил под 90 градусов.

Благо удалось избежать того самого злосчастного черного пятна на чипе, который можно заметить при разборе многих карт, не работавших в андервольте или имеющих посредственный прижим. Наносим на ватную палочку или ватный диск Flux Off и аккуратно снимаем остатки старой термопасты.

Фронт видеокарты почищен, давайте взглянем что у нас находилось под бекплейтом:

А тут у нас гениальное решение с холодным VRM добавить ненужную текущую термопрокладку толщиной больше 3 мм, которая неплохо подзалила силиконом зону подсистемы питания. Берем Flux и также аккуратно убираем следы от этого непотребства.

Не супераккуратно, но практически весь силикон убран.

Про Thermalright Odyssey (Odin и им подобные):

У меня уже было достаточно много случаев, когда данные термопрокладки становились гемором при обслуживании видеокарт. То ли мне не сильно везло и термухи долго лежали, были достаточно твердыми, но факт — если в спецификациях для видеокарты заявлены, к примеру 2 мм термухи, то такая же толщина термалрайтов не всегда подходит и приходится использовать 1.5 мм, так как ужимаются они ну очень посредственно.

Да, температуры при этом хорошие, но подвох можно заметить в другом месте. После прикручивания радиатора посмотрите на текстолит вдоль самой карты. Если ее начало выгибать в месте, где установлены термопрокладки, значит по толщине перебор. Предварительный прогрев не сильно помог. Изменение геометрии текстолита в будущем может сыграть злую шутку в виде отвалившихся BGA шаров. Что очень неприятно.

Именно поэтому было решено использовать всегда только Laird HD90000 — мягкие и эластичные, что понадобится нам в будущем.

Замена термоинтерфейсов:

Начнем с термопрокладок. Чипы GDDR6 имеют следующие размеры — 12х14 мм. Самый простой способ — положить лист термоинтерфейса на твердую поверхность, взять лезвие или канцелярский нож и сделать засечки по данным размера — толщине или ширине.

Однако, как вы ранее могли заметить, в наличии «прямо сейчас» у меня имелись термопрокладки только 0.5 мм и 1.5 мм. Путем гугления многочисленных форумов с прискорбием замечаем, что толщины то у Sapphire нестандартные.

0.75 мм по памяти и 1.25 мм на VRM. Складывание бутерброда из 0.5+0.5 мм для видеопамяти приводит к выгибанию платы и температурам под 90 градусов. Для VRM всё отлично, 1.5 мм спокойно продавливаются — с этим проблем нет. К сожалению, отпуск закончился и заказывать, ждать доставку жидких термопрокладок Laird tputty 607 только для памяти нет смысла. И тут я вспомнил, что дома есть машинка для изготовления вермишели, лазаньи и тд. Не знаю как она правильно называется, но суть Вы поняли. Быстро подогнал ее под размер комплектных, сплющил и вуаля — всё готово. Наносим термопрокладки на чипы памяти и VRM:

Не забудьте снять защитные наклейки при установке радиатора) Некоторые забывают. Даже на производственных линиях. Наносим термопасту ТОНКИМ и РАВНОМЕРНЫМ слоем. Обычно на чип хватит термопасты размером с горошину, не более. Ваша цель — заполнить микронеровности между чипом и радиатором. Большое количество пасты наоборот усугубит охлаждение чипа.

Сборка:

Очень важный момент! При сборке видеокарты (практически любой) стоит сначала закручивать винты крепления радиатора к видеочипу. И потом уже остальные болты крепления для зоны VRM и тд. Суть следующая — радиаторы не идеальны, и если Вы изначально будете прикручивать зону с края карты, то при фиксации болтов на GPU может произойти перекос и банальный скол одного из краев чипа, что закончится для чипа очень печальным исходом. И главное — крест-накрест! Только так и с небольшим усилием и шагом. Без фанатизма.

В идеале — стоит собрать карту после обслуживания, дать полежать ей минут 15-20, а лучше часик. Заново разобрать и посмотреть степень прижима как термопрокладок, так отпечаток термопасты. Если всё ок, то обновляем термопасту, собираем и вперед проводить тесты.

Тесты:

Проверять будем показатели с помощью следующих игр и софта:

• Unigine Superposition Benchmark (8к пресет, так как в нем используется на максимуму и GPU и VRAM)
• Atomic Heart Лицензия (открытый мир)
• Cyberpunk 2077 Лицензия (одна из самых загруженных локаций)

Заодно сравним стоковые показатели термоинтерфейсов Sapphire спустя год использования и после замены. К сожалению старые показатели в стоке я на сохранил, поэтому будем довольствоваться тем, что сделали другие, благо ситуация плюс-минус одинаковая по палате.

Сток:

Как видите, ситуация несколько печальная для ранее топовой линейки Nitro+. Стоит отдельно сказать про график одного из пользователей в HWInfo64 по температуре памяти. У него была ранняя версия и датчик температуры VRAM отображался некорректно. В среднем на стоковой карте температуры памяти — 74-76 градусов. Запомним эти цифры:

После обслуживания:

Посмотрим как повлияло обслуживание на температуры на дефолтных настройках драйверов и бонусом с андервольтом. Обороты вентиляторов в андервольте в реальности крутят на 1200-1300 оборотов. 1700 оборотов — показатель когда по алгоритму Sapphire происходит старт и раскрутка. Видеокарту практически не слышно в любом режиме. Здесь Sapphire стоит отдать должное.

	Superposition	Cyberpunk	Atomic Heart
Без андервольта
Андервольт (1.125V, 1200-1300RPM) + настройка кривой вентиляторов

Выводы:

Что ж. Тесты можно считать наполовину провалившимися. Ваши результаты, особенно на картах после 2-3-5 лет использования будут отличаться больше, так как площадь кристалла больше, техпроцесс не такой современный и вместо пасты и термопрокладок могут быть просто трудно отскребаемые ошмётки.

С одной стороны, удалось добиться хороших результатов почти по всем компонентам. Как минимум в стоковом состоянии удалось снизить температуру чипа в самых нагруженных сценариях до 65 градусов в Superposition (в играх стоит ожидать 60-64 градуса максимум), так как термопаста явно нуждалась в замене. А вот результаты по Hotspot не оправдали ожиданий. Мы видим 85 градусов. Минус 3-5 градусов скажете вы — это же здорово. Однако такие температуры меня крайне не устраивают и в стоке использовать карту нет никакого смысла, ведь термопасту в таком случае опять придется менять через год. А вот комплектные термопрокладки от Sapphire порадовали. Маркетологи всё-таки не соврали. Но все же выигрыш в игровых сценариях есть — от 3 до 7 градусов по VDDC и SoС, VRAM. Если у Вас такая же карта, то термопрокладки по сути можно и не менять. Тем более после разбора они были в идеальном состоянии.
